feel性丰满白嫩嫩hdI亚洲色图二区Ijizz网站I可以观看的avI最新av在线网站Iav网址在线免费观看I91午夜在线I亚洲人成小说I日韩精品黄I岛国av在线免费看Iwww久久视频I在线国产精品一区I色老头一区二区三区在线观看I可以直接看的无码avI91爱视频I黄色片一级片I中文免费高清观看I免费av的网站I天天操天天曰I97无码精品人妻I成人永久免费I久久久久久国产Ijiuse九色I玉足调教一一视频丨vkI99精品成人I好看的av在线

樹脂-泡沫鋁復合材料制備及性能研究（十五）

2.5.3 PU-PUR澆鑄體拉伸性能分析 (B)

(2)PU-PUR  澆鑄體拉伸斷裂伸長率分析

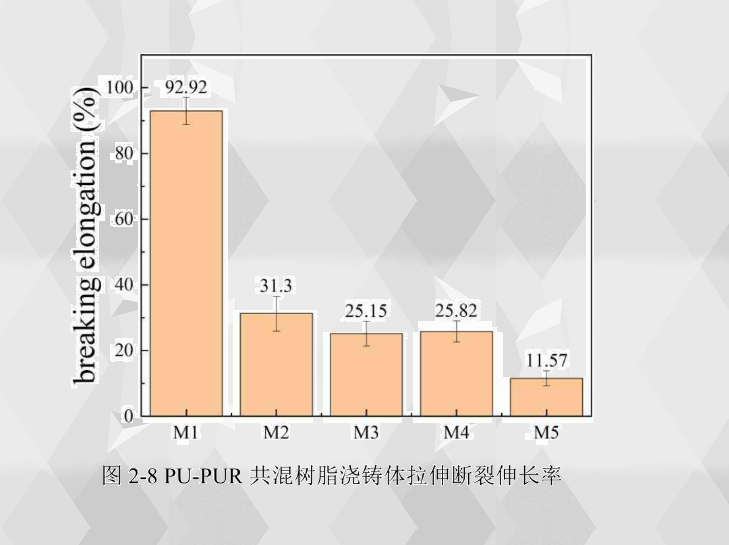

從圖2-8可以看出樹脂澆鑄體的斷裂伸長率隨著聚脲成分的增加而呈現不斷下降的趨勢 。M1聚氨酯具有最高的斷裂伸長率，達到了92.92%。添加了不同程度的聚脲成分導致混合樹脂的硬段含量增加，交聯密度增大，分子鏈運動更加困難，導致澆鑄體強度增加，呈現出斷裂伸長率顯著下降的趨勢。M2、M3、M4樹脂澆鑄體的斷裂伸長率比較接近，分別為31.30%、25.15%和25.82%，而M5聚脲的斷裂伸長率為11.57%，說明在拉伸載荷下，這三種樹脂澆鑄體相比聚脲可以承受更高的拉伸變形。
